產品名稱∶

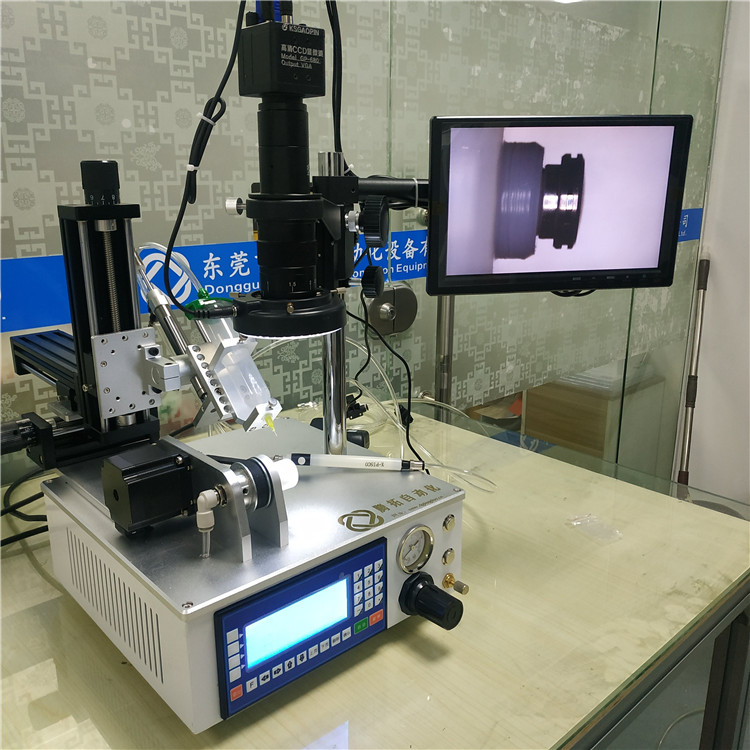

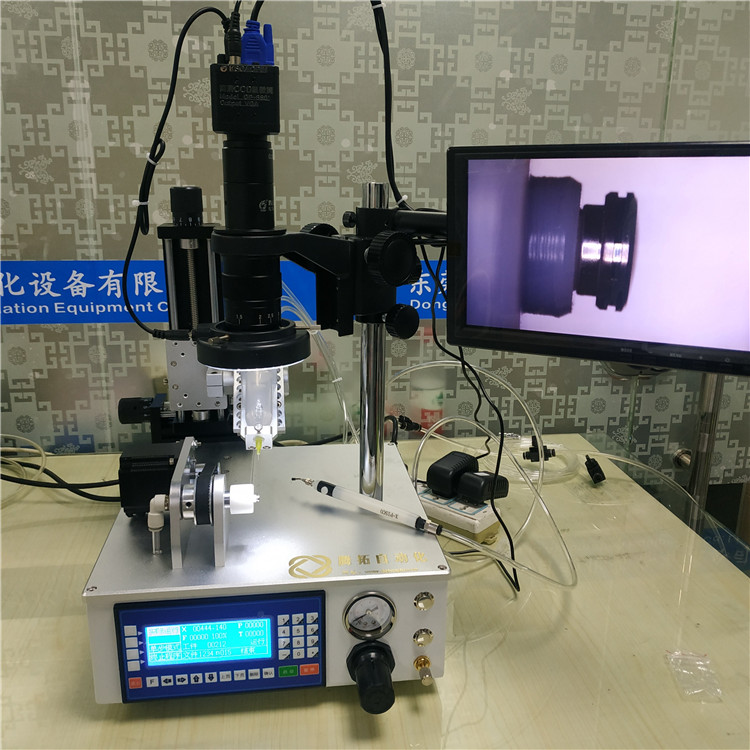

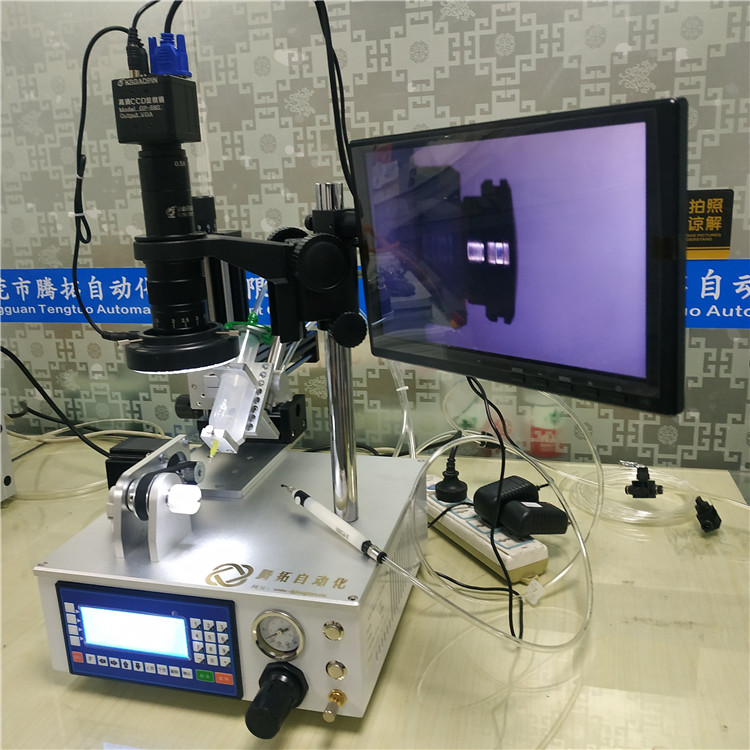

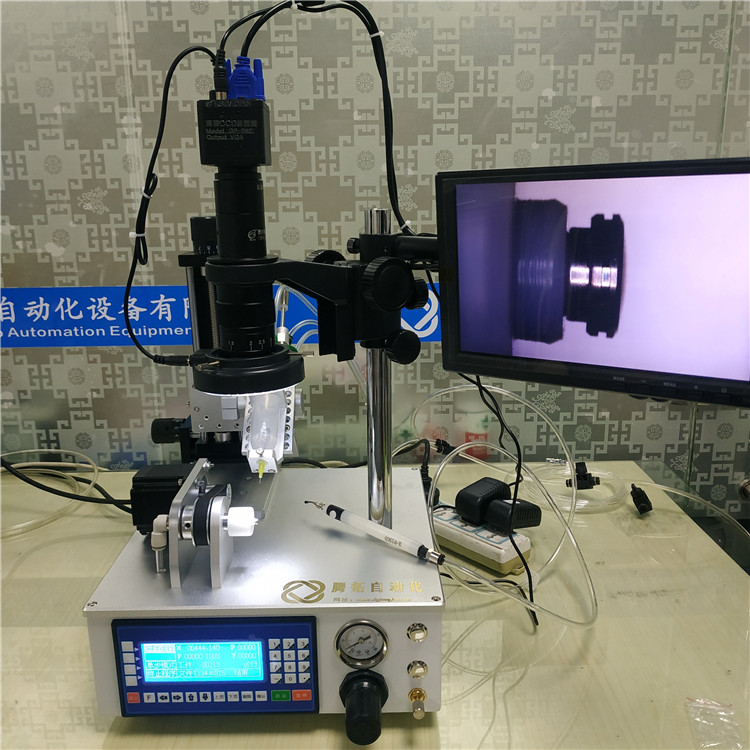

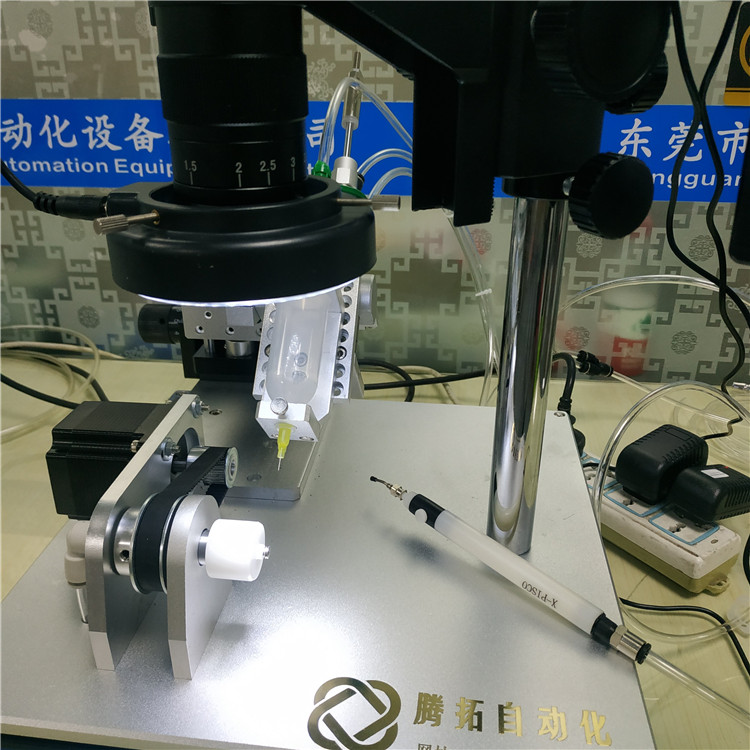

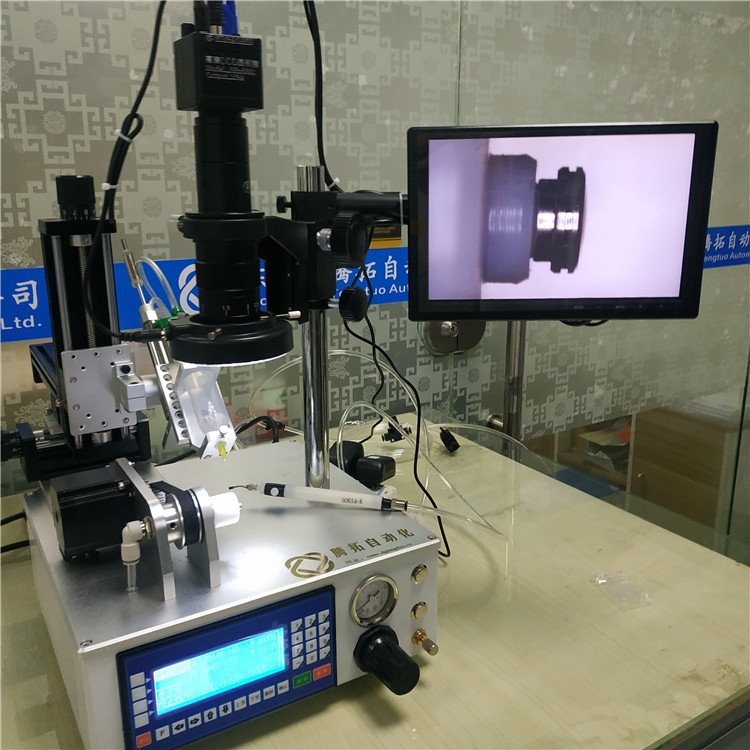

高精度圓形填油機
產品規格∶ET-300H
發布時間∶2020/9/29
產品簡介∶
本公司最新研制的圓形點膠機采用高性能32位CPU，驅動裝置采用細分步進電機或者伺服電機，配備液晶顯示器，全封閉觸摸操作鍵盤，系統具有高可靠性，高精度，噪音小，操作簡單等特點。
1.1主要功能
自動：自動運行、空運行、單步運行
手動：電機正反轉、回程序零、回機械零、輸出控制
程序：程序的編輯，讀入、刪除、保存
參數：系統參數、系統自檢、IO設置、用戶及廠商密碼管理等
外部手動：控制電機正反轉，啟動、暫停、報警、急停等
1.2系統組成
控制系統主要由以下幾部分組成：
l 高性能、高速度32位
l 液晶顯示器（分辨率：192×64）
l 專用運動控制芯片（信號輸出為：5V 脈沖+方向）
l 輸入/輸出（14路光電隔離24V輸入，8路光電隔離24V輸出，單通道額定500mA）
l 最大程序行480行
l 觸點按鍵陣列（28鍵）
1.3技術指標
l 最小數據單位：0.001mm
l 最大數據尺寸：±99999.999mm
l 快速運動限速：9000mm/min（當脈沖當量為0.001mm時）
l 最高加工速度限速：9000mm/min（當脈沖當量為0.001mm時）
l 最高脈沖輸出頻率：150KHz
l 控制軸數：1-4軸（X,Y,Z,C）
l 聯動軸數：X,Y,Z,C軸可做直線插補，X,Y可做圓弧插補
l 電子齒輪：分子:1-99999,分母：1-99999
l 系統主要功能：自動、手動、程序、參數、自檢、設置等
